用途：

BW、BH 系列仪表保温、保护箱，是 用于就地安装一次仪表或变送器的保温、 保护装置，是现场一次仪表或变送器安装 的一种重要方式。  我公司生产的各种系列仪表保温、保护 箱，是吸收国内外同类产品优点改进设计 而成的。可广泛用于电力、化工、冶金、 石油等行业及其它自动化控制系统上，受到安装单位及用户的欢迎和好评。 二、 型号规格： 1、 BW、BH 系列保温、保护箱型号编制说明

示例：BWX–2AG 表示箱体尺寸为 800（1200）×_600×600（高×宽×深）， 无观察窗，采用电拌热的保温箱，可安装变送器 2 台，且附设有管路伴热电源。

工作原理：

BW 系列保温箱采用 220VAC 电源，D 指示登亮，表示保温箱已接通电源， 当合上 ZK1，则 DRQ 接通，Dx 指示灯亮，表示加热器 DRQ 工作，保温箱内温 度升高。当箱内温度达到设定点（可调节）的上限值时，温控器 WK1 动作， Dx 指示灯灭，DRQ 停止工作。当箱内温度低于设定（可调节）的下限值时， WK1 自动接通，则 DRQ 再次工作。如此周而复始，使保温箱内的温度始终保持 在设定的范围内。当需要检查 DRQ 工作是否正常时，可按下试验检查按钮 SA， 观察 Dx1 指示灯亮否，灯亮则表示 DRQ 工作正常。BW 系列保温箱可附设采用电加热的管路伴热电源。同时设有温控装置， 使管路伴热的温度保持在设定（可调节）的范围内。且每一回路装有单极电 源开关，以保证其中一个回路不工作或维修时不影响其余回路的工作。同时 对该回路有过载和短路保护作用。其工作原理与前述相同。

结构特点：

1、 箱体采用不锈钢或冷扎钢板弯制焊接而成，柜式结构。前开门带 观察窗，有倾斜式防雨顶盖，门与箱体之间采用防溅结构，能防 雨防尘，适用于室内外安装。

2、 箱内变送器安装架由可移动的立柱与Φ50mm 的安装管组成，在 安装中可根据要求任意调节。

3、 箱后侧有可拆卸的穿管板，供穿装各种管线用。箱底用一定数量 的塑料密封留有电缆接头。以供引入、接出电缆之用。

4、 保温箱内壁敷设 20mm 厚的保温层，保温材料采用硅酸铝纤维。 箱内装有加热系统和温控装置。电加热器功率可由用户自定。并 可附设管路伴热电源及温控装置。

5、 保温箱的加热方式也可采用蒸汽伴热。箱内装有散热管，电磁阀 及温控装置，以保证箱内温度保持在设定范围内。

安装与使用：

1、 箱体应垂直安装，用螺栓紧固。用于室外安装的应配安装底架， 底架为现场配制，也可根据用户要求，由本厂提供。（底架高度 为 200～400mm，L40×40×4 角钢焊接而成）。

2、 保温箱底面的保温层可活动，在安装紧固螺栓时，可将箱底活动部分保温层取出，以便于安装。安装完成后将其装在原处。

3、 电缆由箱底电缆接头引至箱内接线端子排。

4、 其它管线由后侧板处引入。该穿板可拆卸。

5、 变送器安装在箱内Φ50mm 的安装管上。该安装管及两侧立柱可移动，以便安装时可任意调整位置。

订货须知：

1、 型号、规格、数量。

2、 加热器部分功率。（若无要求按常规配套）

3、 蒸汽伴热时，需提供蒸汽压力及温度参数。

4、 是否要配安装底架和管路伴热自控装置（即电子调节器），若无 要求一般不配。

5、 特殊情况或用途可根据用户的要求，加工制造。

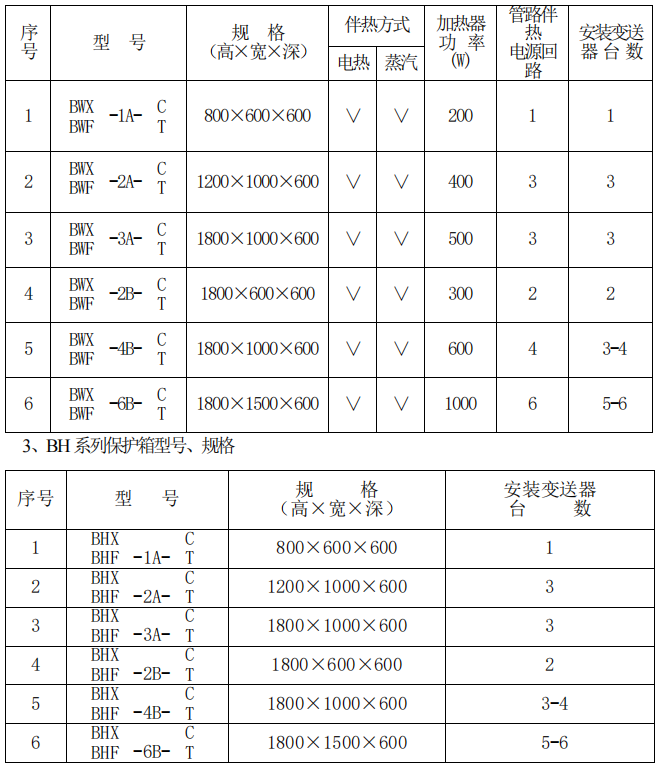

BW系列保温箱型号、规格

技术数据：

1、电源： 220VAC 50HZ

2、电加热器功率：保温箱 200～1000W，伴热电缆：75～200W/路 （长度：15～40 米）。

3、温度可调范围：5～40℃。

4、温度波动范围：±5℃。

5、箱内湿度：≦85％。

6、蒸汽温度：≦200℃。

7、蒸汽压力：≦1.6MPa。

8、绝缘强度：环境温度 40±5℃，相对湿度≦85％，能承受交流 1000V， 50HZ 正弦波历时 1 分种的耐压实验。 9、绝缘电阻：环境温度≦40℃，相对湿度≦85％时导电部分与箱体间的 绝缘电阻≧20MΩ。

10、适用环境温度：-20～60℃。
