导波雷达是基于时间行程原理的测量仪表，雷 达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。 导波雷达发出的高频 微波脉冲沿着探测组件 （钢缆或钢棒）传播，遇 到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。 发射脉冲与反射脉冲的时 间间隔与被测介质的距离成正比。

反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正 比：

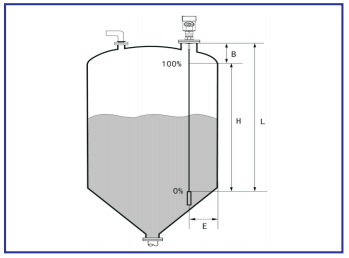

D=C×T/2,其中C为光速因空罐的距离E已知,则物位L为:L=E-D。 通过输入空罐高度 E(=零 点),满罐高度F(=满 量 程)及一些应用参数来定,应用参数 自动使仪应测量环境,对应4 ~ 20mA输出 。

由于采用了先进的 微 处 理 器 和 独 特 的 Echo Discovery回 波 处理技术，导波雷达物 位计可以应用于各种复 杂工况。多种过程连接 方 式 及 探 测 组 件 的 型 式 ， 使 得70X系 列 导 波 雷达物位计适用于各种 复杂工况及应用场合。 如：高温、高压及小介 电常数介质等。采用脉 冲工作方式，导波雷达 物位计发射功率极低， 可安装于各种金属、非 金属容器内，对人体及 环境均无伤害。 导波雷达物位计的 特点与优势使其在各行 各业中被广泛的应用！ 例如：电厂的煤堆、原 煤仓、灰库、燃料仓 等；油田的原油和成品 油储罐、污水罐、油水 界面等；化工行业的反 应罐、原油蒸馏塔、料 仓等；冶金行业的原料 仓、辅料仓、高炉、氧 化铝粉仓等；水泥行业 的石料仓、生料仓、水 泥仓等；还有水利工 程、水处理、造纸、食 品、制药、环保、造船 等行业都可以用到雷达 物位计。

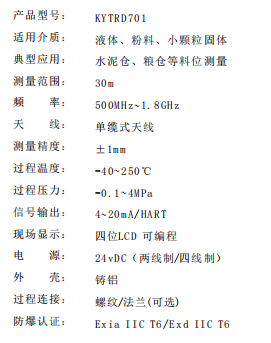

导波雷达物位计是 定制设计，可根据客户 需求进行定制。 导波雷达物位计壳 体 一 般 有3种 形 式 ： 铸 铝蓝色小表壳、蓝色大 表 壳 ， 以 及304不 锈 钢 防爆表壳(如右图)。  导波雷达物位计根 据工况的不同，被划分 出5个型号,分别是： KYTRD701单缆式雷 达、KYTRD702杆式雷 达、KYTRD703双缆式 雷达、KYTRD704同轴 导波、KYTRD705耐温 耐压式。
