产品介绍：

NDS-3100型核子密度（浓度）计是一种核心技 术源于俄罗斯的低辐射剂量、高灵敏度核子仪表，以外夹形式安装在管道上，以γ射线作为测量介 质，采用安全环保低于免活度的22Na放射源(V 类以下源)，可连续、实时、非接触式在线测量 流体密度的非接触式密度测量仪表，可用于以密 度做为最终产品首要控制参数的过程控制，或用 于固体百分比或浓度百分比等其他质量控制参数 的指示器。

22Na的豁免活度为1000000Bq；137Cs的豁免活度是10000Bq，137Cs发射的伽马射线的能量约为 0.66MeV, 22Na发射的γ射线的能量约1.2MeV, γ射线的能量越强则其穿透能力更强。 而豁免放射源是国家规定免于放射性安全管理的放射源，其放射源危害即使在人体与其长期接触的情况下也不会导致人体伤害。

本产品使用的22Na放射源由俄罗斯国家原子能集团公司旗下的JSC Isotope公司提供。JSC Isotope 有资质供应元素周期表中几乎所有的放射性及稳定同位素。产品采用气体分离法、电磁法和分离法生产。

豁免放射源 嵌入式计算平台

高精度射线探测器、更高精度

更灵活的输出方式外夹式安装方式

原理介绍：

核子密度计的密度测量是基于物质对低能射线的吸收原理。在测量路径一定的条件下，不同密度的介质对核辐射的吸收程度不同。一束射线穿过介质的减弱规律为：

核子密度计的密度测量是基于物质对低能射线的吸收原理。在测量路径一定的条件下，不同密度的介质对核辐射的吸收程度不同。一束射线穿过介质的减弱规律为：

Ix=Ie(-µ•r•d+lt)

式中，Ix——穿过介质后的射线强度

I——标定时介质之前的射线强度

μ——介质对射线的质量吸收系数

ρ——待测介质密度

d ——测量路径 λ——源衰变常数

t——源衰变时间，从标定之日算起

浓度转换公式介绍：

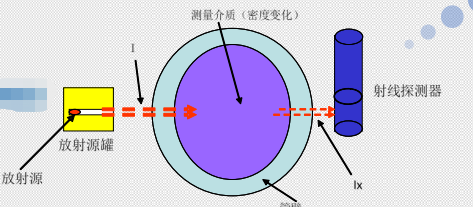

如图所示，γ射线从放射源罐中发射，此时射线强度为I ，通过吸收率固定的管壁和 因密度变化而吸收率变化的被测介质，达到探测器后射线强度为I0 .通过探测γ射线 的强度变化并应用到已知的转换中，NDS-3100可以提供高精度的在线密度测量。

质量浓度计算公式：

式中： C——矿浆浓度 ?矿——干矿密度或称为自然容重 ρ——矿浆密度 （假设清水浓度为0，清水密度为1000kg/M3）

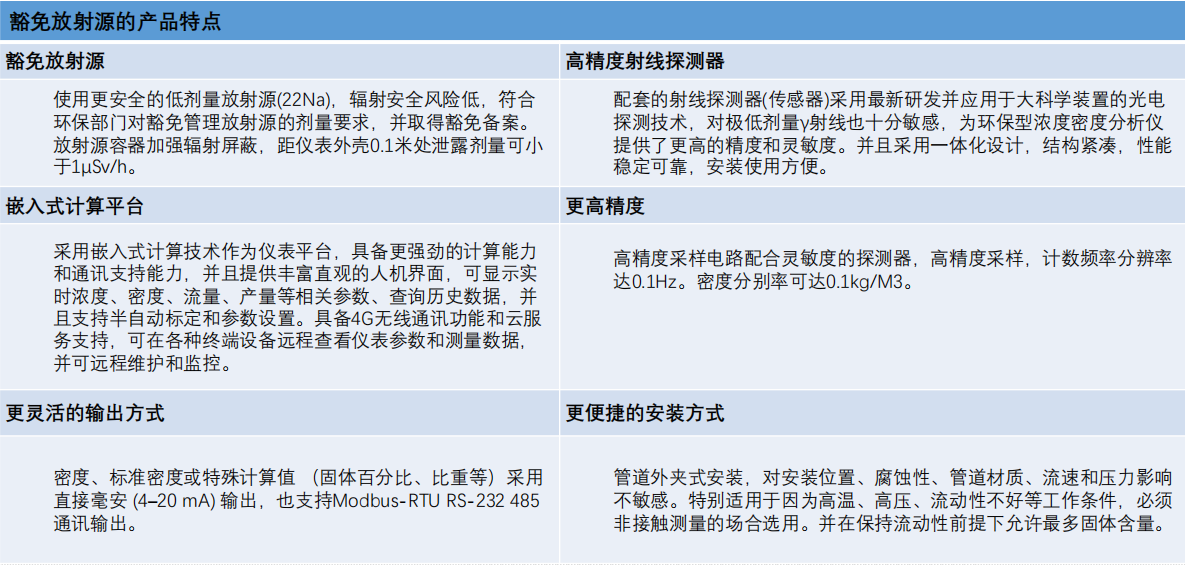

产品特点：

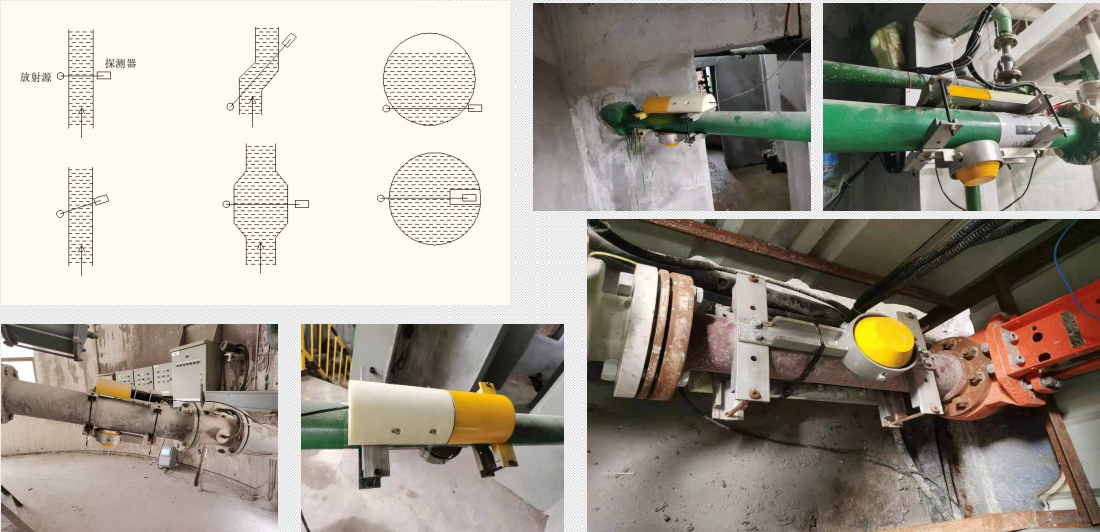

安装图：
